虚拟电表使用说明以及介绍

Crikayuan

2022年8月16日 / 实战教程, 技术文章

操作步骤

1. 获取软件

   点击下载,解压到D盘根目录,目录结构如下D:\meter_v2.7.1

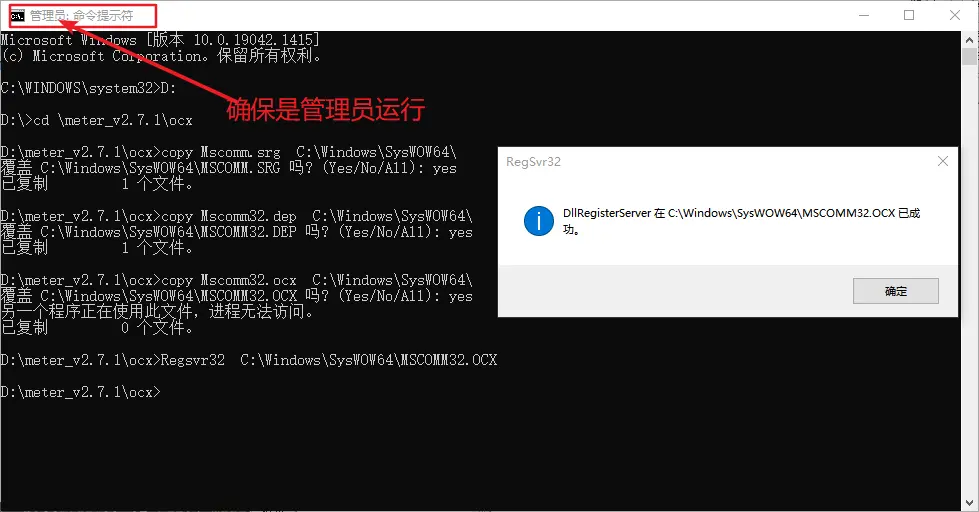

2. 注册OCX

   • win7

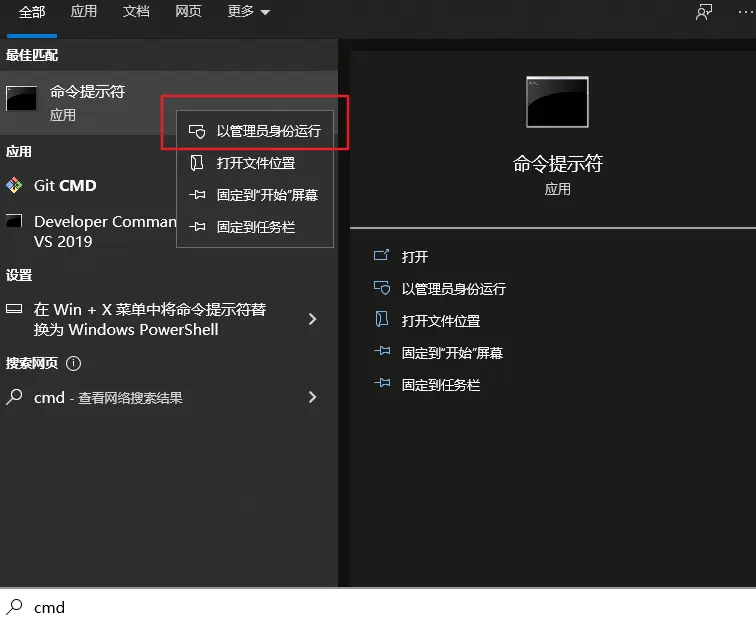

     用管理员启动cmd窗口

   D:\meter_v2.7.1\ocx
   copy Mscomm.srg  C:\Windows\System\
   copy Mscomm32.dep  C:\Windows\System\
   copy Mscomm32.ocx  C:\Windows\System\
   Regsvr32  C:\Windows\System\\MSCOMM32.OCX

• win10

     D:\meter_v2.7.1\ocx
     copy Mscomm.srg  C:\Windows\SysWOW64\
     copy Mscomm32.dep  C:\Windows\SysWOW64\
     copy Mscomm32.ocx  C:\Windows\SysWOW64\
     Regsvr32  C:\Windows\SysWOW64\MSCOMM32.OCX

提示DllRegisterServer 在MSCOMM32.OCX 已成功

3、启动软件

选中 D:\meter_v2.7.1\645MeterV2.7.1.exe 软件，右击鼠标，选择以管理员启动软件界面

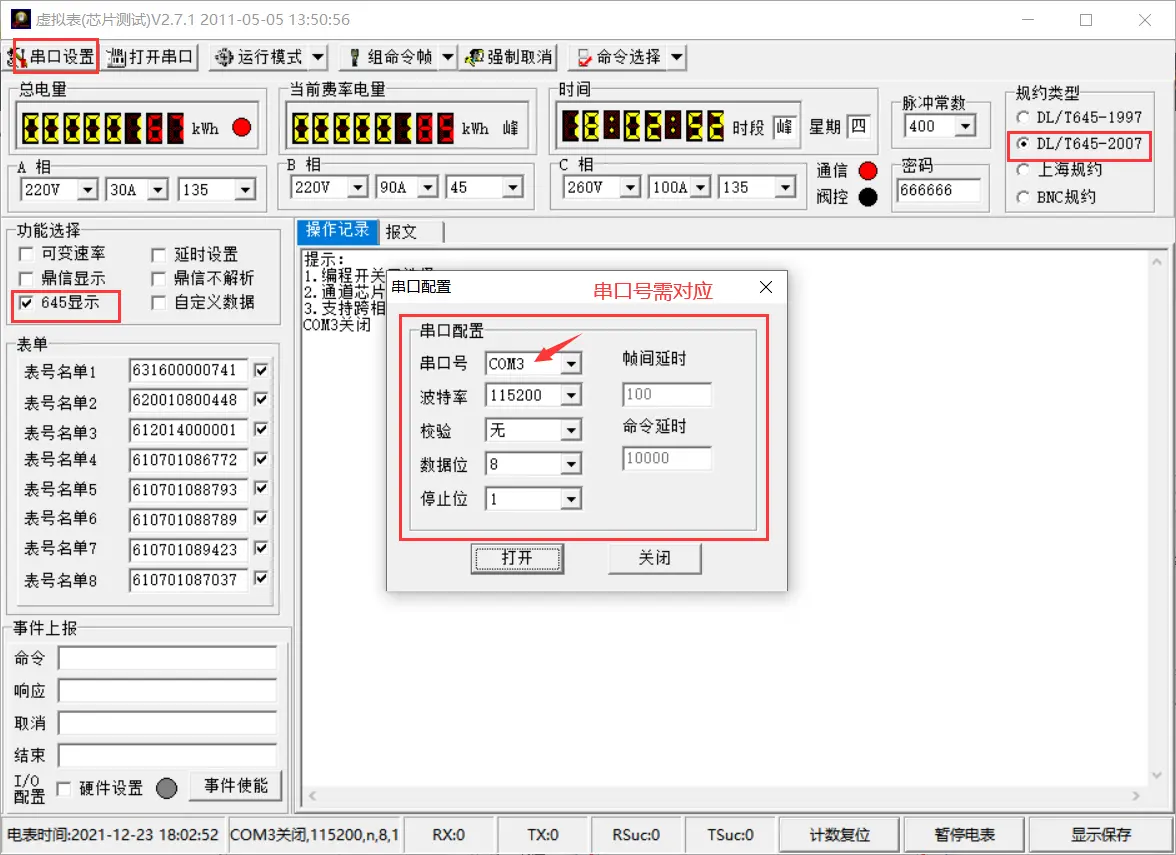

4、打开串口
选择上一步创建的成对串口 com3,波特率:115200,校验位：无，数据位：8 停止位:1

软件说明

虚拟表V2.5.2是根据DL/T645-1997规约、DL/T645-2007规约、上海规约和BNC智能终端规约设计的虚拟电表软件。

本软件主要的操作说明如下：

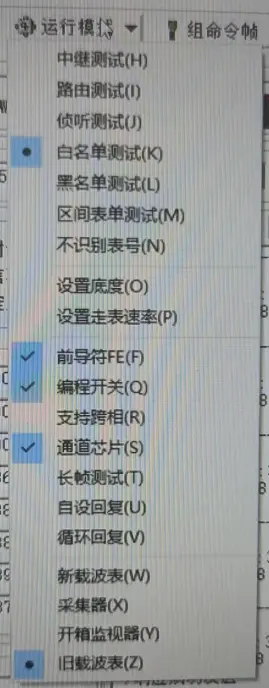

1. 下拉菜单的电表参数包括：

• 功能类：中继测试，侦听测试，白名单测试，黑名单测试，区间表单测试，不识别表号

  1. 中继测试只针对TCT监控模块虚拟表模式；

  2. 侦听测试可针对监控645的TCT模块，监控载波的TCT模块或者监控串口数据的交互，对接收的数据进行解析（如果是监控载波鼎信报文，选择单/三相显示，可完成侦听记录/侦听报文的显示在“按相位分屏”和“不分屏”之间切换）；

  3. 白名单为选中的表号有效；

  4. 黑名单为选中的表号无效；

  5. 区间表单为接收到所填黑名单区间内的表号无效；

  6. 不识别表号为对任意表号命令均有效。

• 命令类：设置底度----设置电量的底度。

• 使能类：前导符FE，编程开关，支持跨相，通道芯片，长帧测试，自设回复，循环回复。

  1. 前导符FE----选中响应帧有4个0xFE作为前导符；

  2. 编程开关----选中才能写设备地址地址有效；

  3. 支持跨相----只有中继测试时有效，选中则不进行相位比较，返回的相位信息为自身所处相位（目前表所处相位是根据表号决定，表号除以3，余数为0，相位为C相；相余数为1，相位为A相；余数为2，相位为B相）；

  4. 通道芯片----中继测试时无效，不选中时响应的报文带1字节的相位信息；

  5. 长帧测试----自定义长帧测试的数据标识。

  设置长帧命令表示当接到这条命令，将数据标识后的数据内容存储起来，最大255个字节，响应报文的数据域只有数据标识；

  读取长帧命令表示当接到这条命令，按数据标识后设置的长度（1字节，小于之前发送的存储数据长度）回复之前存储的数据内容。

  6. 自设回复----自定义响应报文的内容

  选中自设回复后，任何命令都将按自定义的报文进行响应。

  控制码：1个字节

  数据域：使用者自定义数据域内容，可自由选择是否加0x33或数据域翻转处理，最大255个字节。

  后续字节：使用者自定义在645响应帧后添加的内容。

  7. 循环回复----按规律循环回复特定报文，使用者可自定义起始字节数和终止字节数，范围为0~255。

  注意： 自设回复和循环回复使能二选一，不能同时有效。
  表类型：新载波表，采集器，开箱监视器，旧载波表

2. 事件上报功能

注意： 使用者自行定义四个输入框内容

• 命令框：读事件上报的命令

• 响应框：上报的事件

• 取消框：取消事件上报状态的命令

• 结束框：回复事件上报状态已取消

• I/O配置：选择为硬件设置，只需点击“事件使能”就置上事件上报状态；不选择为软件设置，点击“事件使能”后接受到特定报文才置上事件上报状态。

3. 快捷键

ALT+S：在1200 / 2400 / 4800 / 9600bps之间快速切换串口波特率。
ALT+A：快速切换是否循环回复。

4. 可变速率
   选中时此表为可变速率表，支持从1200，2400，4800，9600自动向上变速，变速条件为正确应答使用者规定的次数。

5. 命令选择

使用者可自定义哪些命令响应，哪些命令不响应，其中选中的命令会响应。

注意：现在只针对DL/T645-1997的两条读表号命令。

6. 提示说明

在软件开启时，在操作记录中将对主要的几个菜单选项进行提示，帮助使用者更好地确定软件应用时的条件。

7. 645显示

只处理DL/T645协议报文。

8. 延时选择
   只在645显示被选择时使能。

   1. 响应延迟

   收到命令帧后响应延迟，范围为0-5000ms。

   2. 字节延迟

   字节之间停顿时间, 范围为0-5000ms。

   3. 首字节后延迟

   首字节响应后停顿时间, 范围为0-500ms。

   只在首字节响应后，虚拟表会延迟延时响应后续字节。

   如果选择随机，虚拟表将在0至所选时间内随机一个时间后对命令进行各种延迟。

9. 鼎信显示

只在侦听测试模式下显示鼎信协议报文，解析报文。

10. 鼎信不解析

只在侦听测试模式下显示鼎信协议报文，不解析报文。

11. 自定义数据

按测试要求填写一些645数据项内容。

12. 组命令帧

弹出命令发送组帧窗口，这是模拟通道芯片下的设备作为主动发起方，命令帧格式必须符合645规约格式。

需要通信的表号会列于列表中，使用者可以直接用txt文档导入表号，或者一个个输入编辑，双击表号改变表号的选择状态，或者使用右键全部选择/全部取消。

控制码：1个字节

数据域内容：

1. 645数据标识

   97为2个字节，07为4个字节，填写的内容无需加0x33和翻转处理。

2. 645数据帧格式

   完整的645帧，需要表号，控制码和数据内容三个部分。

3. 自定义数据格式

   数据域内容由使用者自定义。

注：如果提示类没有注册，请安装微软运行库即可
