DGIOT数字工厂工单结构介绍

首页用户案例

[小 迪 导读]:通过物联网平台记录生产工单,节省人力与管理成本:

老式方案 智慧工厂
手动记录,费时费力,信息不可靠容易丢失 自动记录,一键查询

产品、通道、物模型建立

针对工厂表单整体产品结构如下

首先为对象建立产品,产品名为工厂产品。并将其信息录入通道选择为FACTORY类型通道。

表单建立

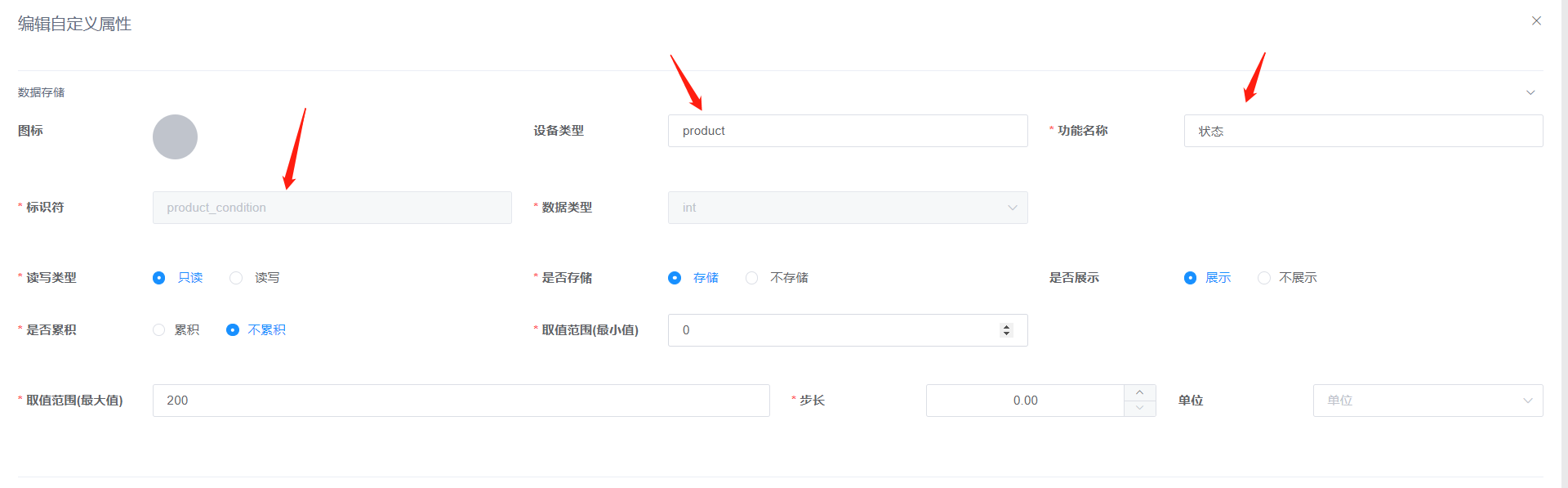

根据结构图建立产品具体表单与物模型。在建立物模型时需明确物模型对应的表单,表单名对应物模型中的设备类型。而物模型的标识符则由{表单名+_+属性标识}结构构成,下图则在product表单下建立一个名为status的字段。

对于非时变数据,也即在每次上报中都存在但值却不会发生变化。选择不存储即可。

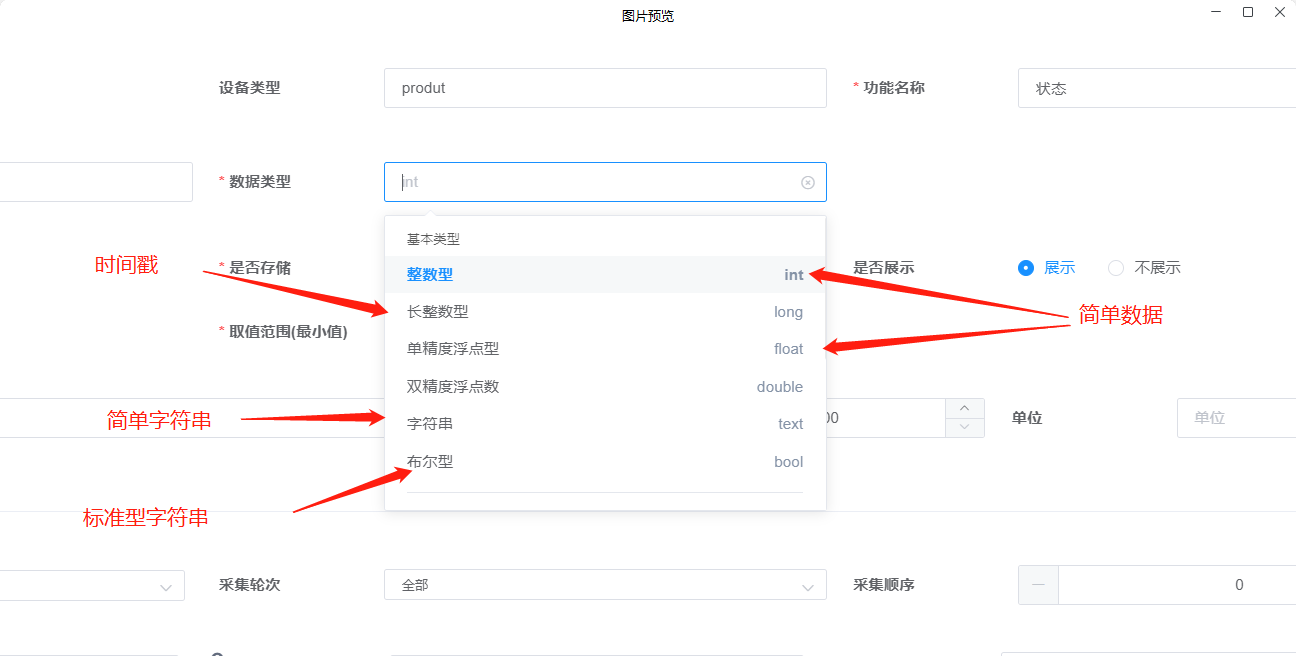

数据类型支持多种,建议做法为,时间戳选择长整型、简单字符串选择text类型,针对复杂较长的规范性数据,如产品规格,原材料类型建议使用枚举类型。

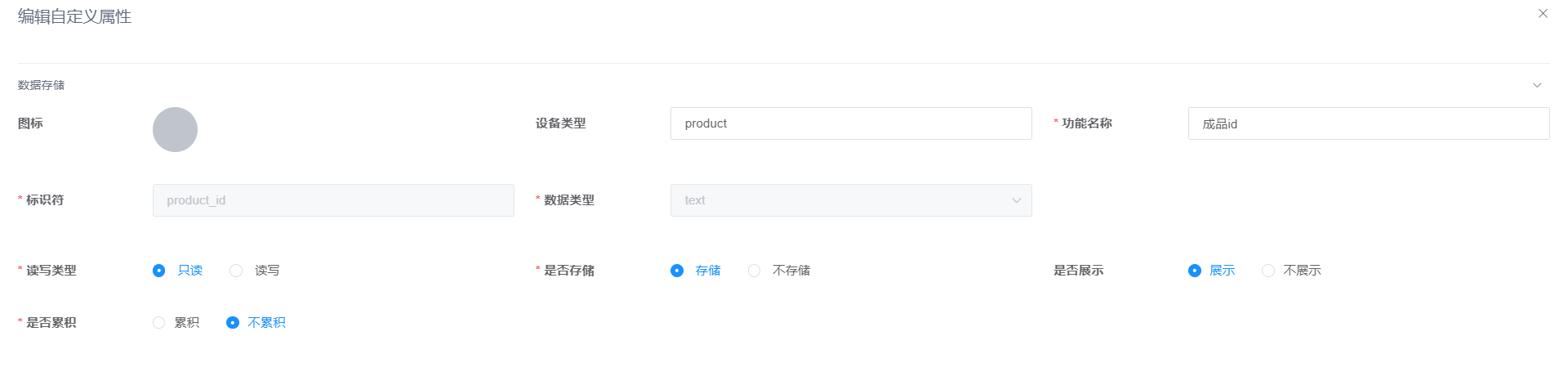

针对表单内数据构建完成后需额外为每个表单增加一id物模型,此项用作每条数据的唯一标识,由代码自动生成填写,数据类型选择text,长度为10,存储。如下为product表的id物模型。

特殊表单建立

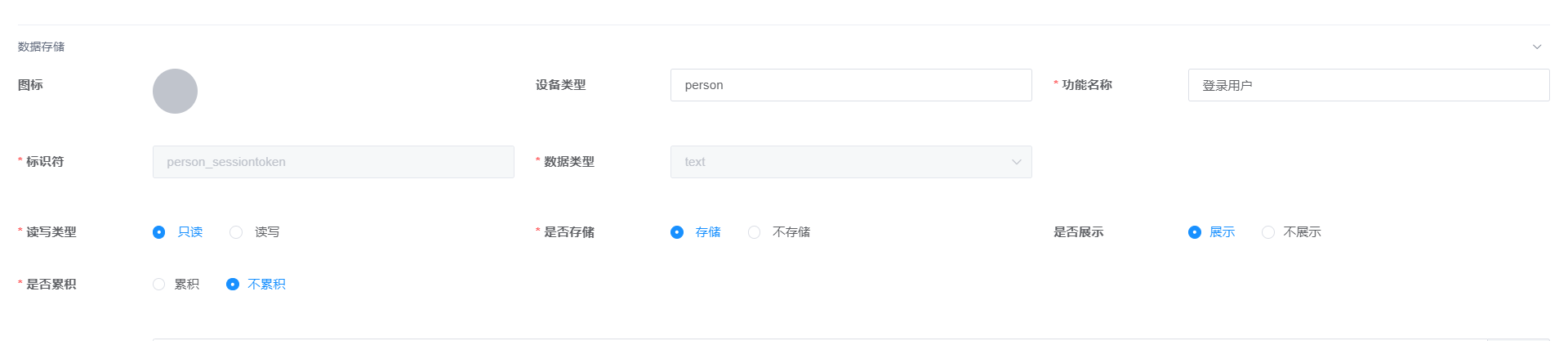

完成所有表单建立后,需额外新建一person表单,此表单用于记录操作信息。
token属性用于记录操作者唯一标识。

type属性用于记录操作工单类型。

可根据需要添加额外属性。

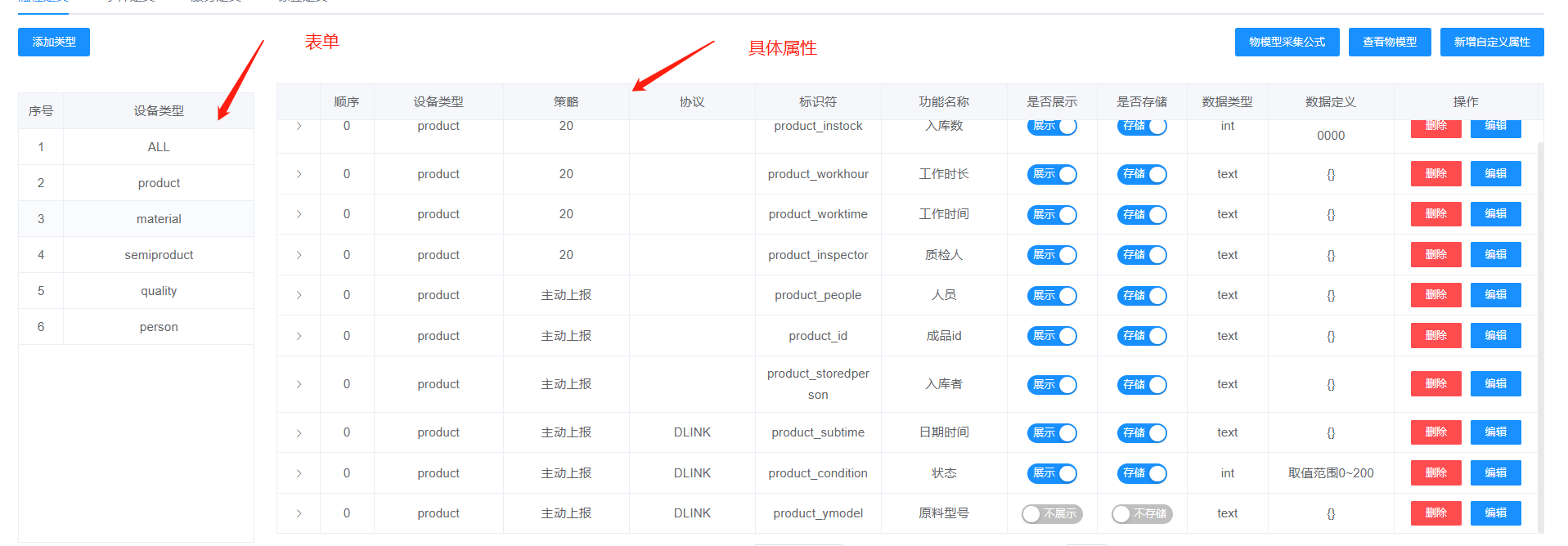

物模型构建完成后如下:

数据存入

数据存入接口为put_amis_device_id接口

参数

参数为id和body两个

  1. id:id为订单的id对应dgiot平台中在杰诺产品下的设备id

  2. body:body中为具体内容
    其传参格式(以product表单为例)为:

    {
    "content":{
         "product":{
        "cdate":"2022-07-19",
        "condition":1,
        "dingdan":"MO000015",
        "fmater":1,
        "machine":" 1#机 2#机",
        "mhour":0,
        "packspec":"100片/包 8包/箱",
        "people":" worker",
        "pnumber":11,
        "prom":"V7070W-1-300350-100QF-8-1",
        "prostand":"300X350MM",
        "rejects":1,
        "smater":1,
        "subtime":1658208217024,
        "ymater":1,
        "ymodel":"38*25.5*32CM"
    },
        "person":{
            "type":"product"
        }
    }
    }

    所有信息位于conten字段下,conten下分别有两个字段:product和person。person字段下为物模型中person表单中的字段内容,用于记录操作人员和操作表单、product为需要具体存储的表单数据(其他表单只需替换表单名即可)。
    product和person字段下各字段分别对应物模型中各自表单下物模型标识符后半部分,如针对 product_condition,只需在product下为condition字段赋值即可。

    使用说明

    根据是否修改可将表单分为修改性表单与非修改性表单。
    针对非修改性表单只需将需要存储的数据按照格式调用接口即可。
    针对修改性表单,需首先调用查询接口获得需要修改的信息,之后修改内容后调用存储接口存储数据即可。

    数据查询

    数据查询结构为factory下get_data接口。

参数

其参数如下:

  1. productId:查询的productid对应不同。
  2. objectId:查询的订单(对应平台设备id)。
  3. type:需要查询的工单类型,如在表单建立阶段建立的product表单,必填项。
  4. limit:显示的条数。
  5. skip:跳过的数据数。
  6. where: 过滤条件,填写物模型全称,如{"product_status":1}。
  7. new:针对修改性表单,是否取最新值。true为取最新值可用于实时监管,false为取所有数据,可用于追溯。

    修改性表单

    修改信息需首先查询需要修改的信息,在返回值中将会返回信息的唯一id,在完成修改后需将id传递给存储结构,用于标记同一条信息。

通过设置查询接口new为true可以实现查询最新记录,其他则会返回所有历史记录。

[小 迪 点评]

  • 以工单录入查询为基础,dgiot提供了完整的工厂管理功能

想了解更多 dgiot 的具体细节,欢迎大家在GitHub上查看相关源代码。
