[小 迪 导读]：在太阳能厂商中，会遇到设备在偏僻地区，设备维护困难
| dgiot方案 |
其他方案 |
| DTU连接设备，远程查看设备数据 |
运维人员爬山涉水现场排查 |
整体交互图
1.创建通道，填写产品名称
2.创建产品，与通道的产品名一致，并关联相对应通道

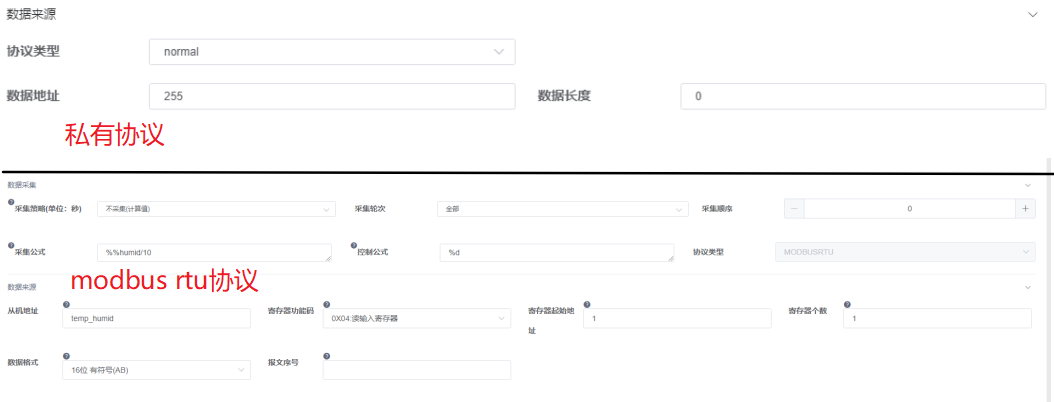

3.创建物模型，按协议点位创建物模型
Modbus Rtu协议 读写控制
- 功能码“03H”
- 读多路寄存器输入，用于“遥测”和“遥信”
- 设备一次最多允许保存 16 个数据寄存器。
- 下行，主=>从：
| 地址 |
命令 |
起始位置 H |
起始位置L |
长度 H(字数) |
长度 L(字数) |
CRCL |
CRCH |
| 01H |
03H |
00H |
00H |
00H |
n |
XX |
XX |
| 1 字节 |
1 字节 |
1 字节 |
1 字节 |
1 字节 |
1 字节 |
1 字节 |
1 字节 |
| 地址 |
命令 |
数据长度 (字节数) |
数据 0 H |
数据 0L |
… |
数据 nH |
数据 nL |
CRCL |
CRCH |
| 01H |
03H |
n*2 |
Data0_H |
Data0_L |
… |
Data n_H |
Data n_L |
XX |
XX |
| 1 字节 |
1 字节 |
1 字节 |
1 字节 |
1 字节 |
|
1 字节 |
1 字节 |
1 字节 |
1 字节 |
- 功能码“06H”
- 数据写入寄存器，用于“遥控”
- 下行，主=>从：
| 地址 |
命令 |
起始位置 H |
起始位置L |
控制字 H |
控制字 L |
CRCL |
CRCH |
| 01H |
06H |
00H |
01H |
XX |
XX |
XX |
XX |
| 1 字节 |
1 字节 |
1 字节 |
1 字节 |
1 字节 |
1 字节 |
1 字节 |
1 字节 |
- 上行，从=>主：回应数据，与主机发送的报文格式及数据内容完全相同。
| 地址 |
命令 |
起始位置 H |
起始位置L |
回应控制字 H |
回应控制字 L |
CRCL |
CRCH |
| 01H |
06H |
00H |
01H |
XX |
XX |
XX |
XX |
| 1 字节 |
1 字节 |
1 字节 |
1 字节 |
1 字节 |
1 字节 |
1 字节 |
1 字节 |
通过GPS/北斗定位模块获取设备位置
读取定位数据（RMC）返回的 70 字节数据符合 NMEA0183 协议，ASCII 显示如下：
$GNRMC,072905.00,A,3640.46260,N,11707.54950,E,000.0,000.0,050119,OK*24
真实数据展示
太阳能控制器实时数据
MODBUS数控锁 (485)指令控制，按压_开锁

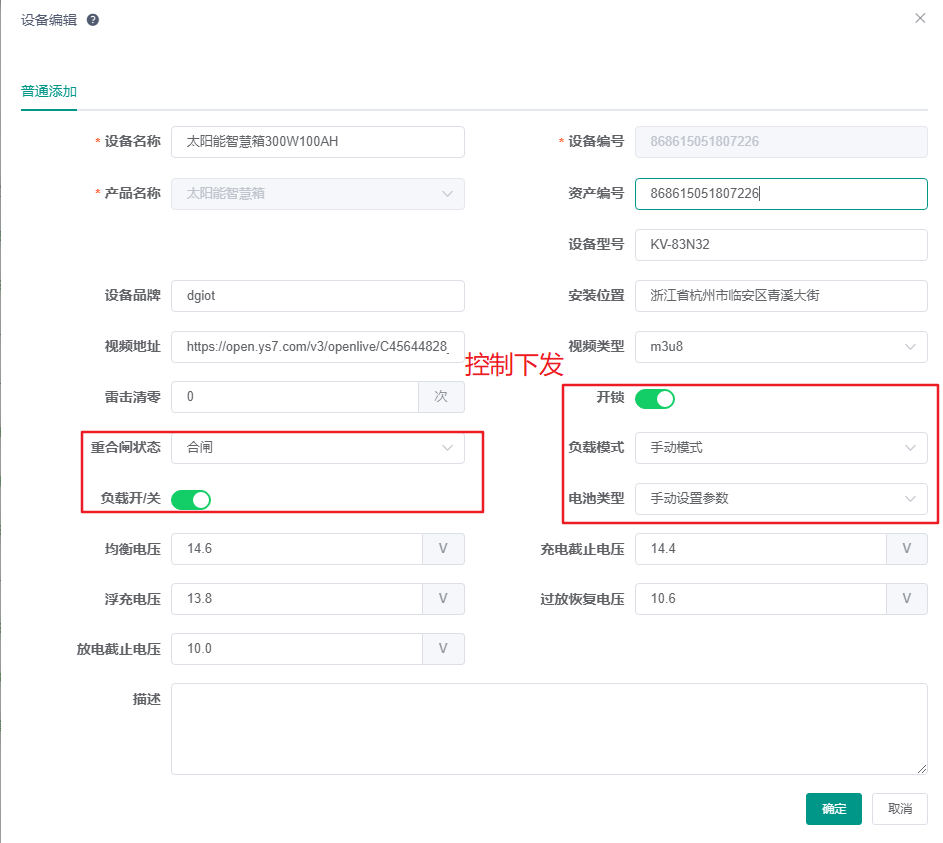

自动重合闸读写控制

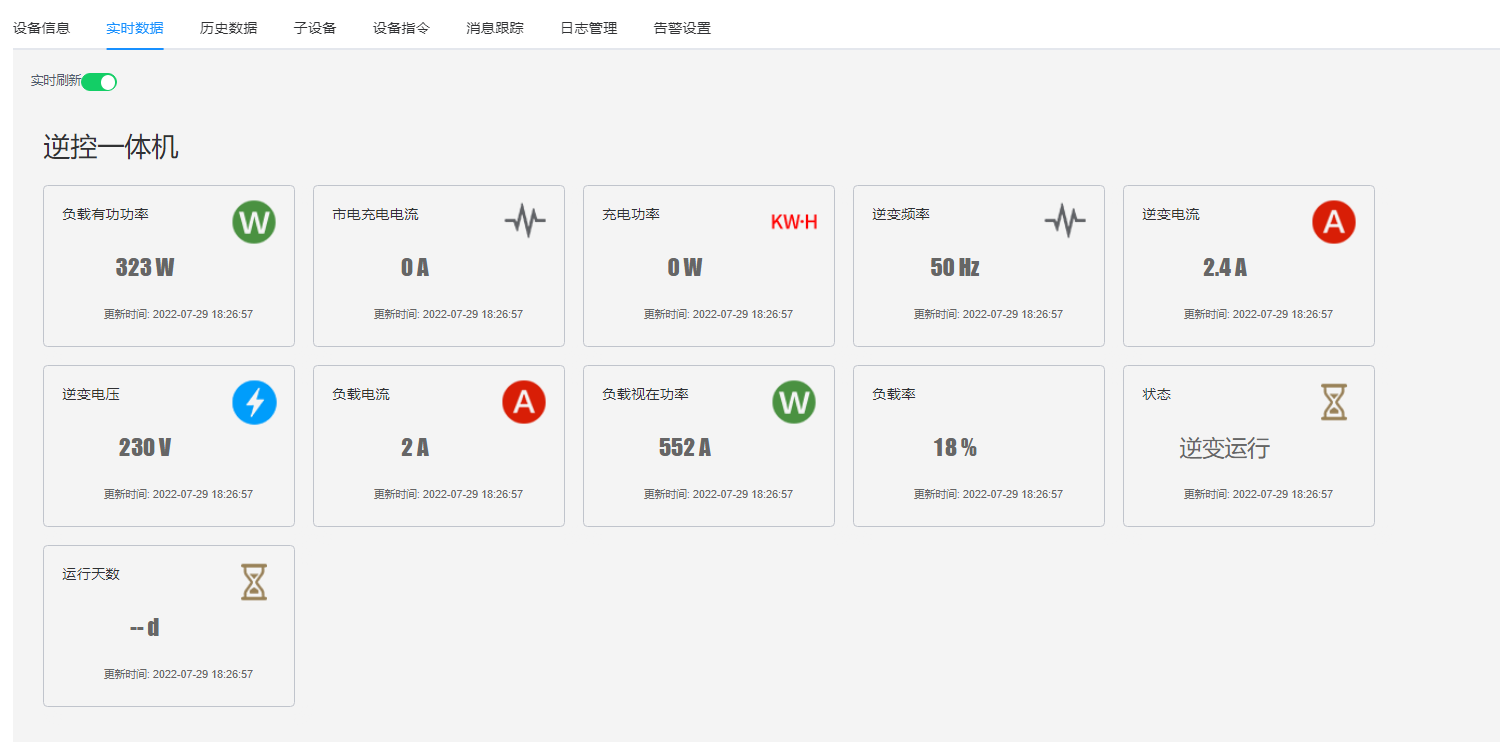

逆控一体机实时数据
电池信息实时数据

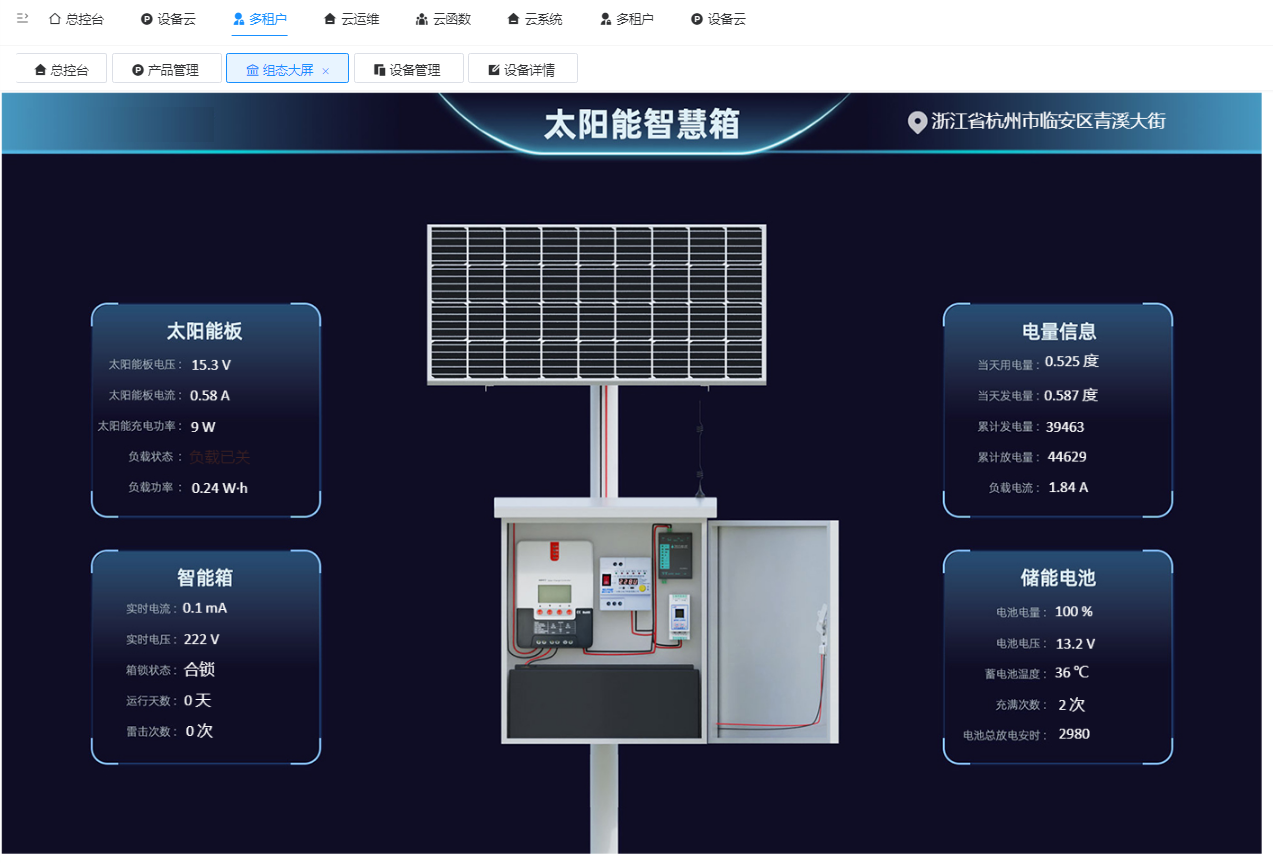

智慧箱组态

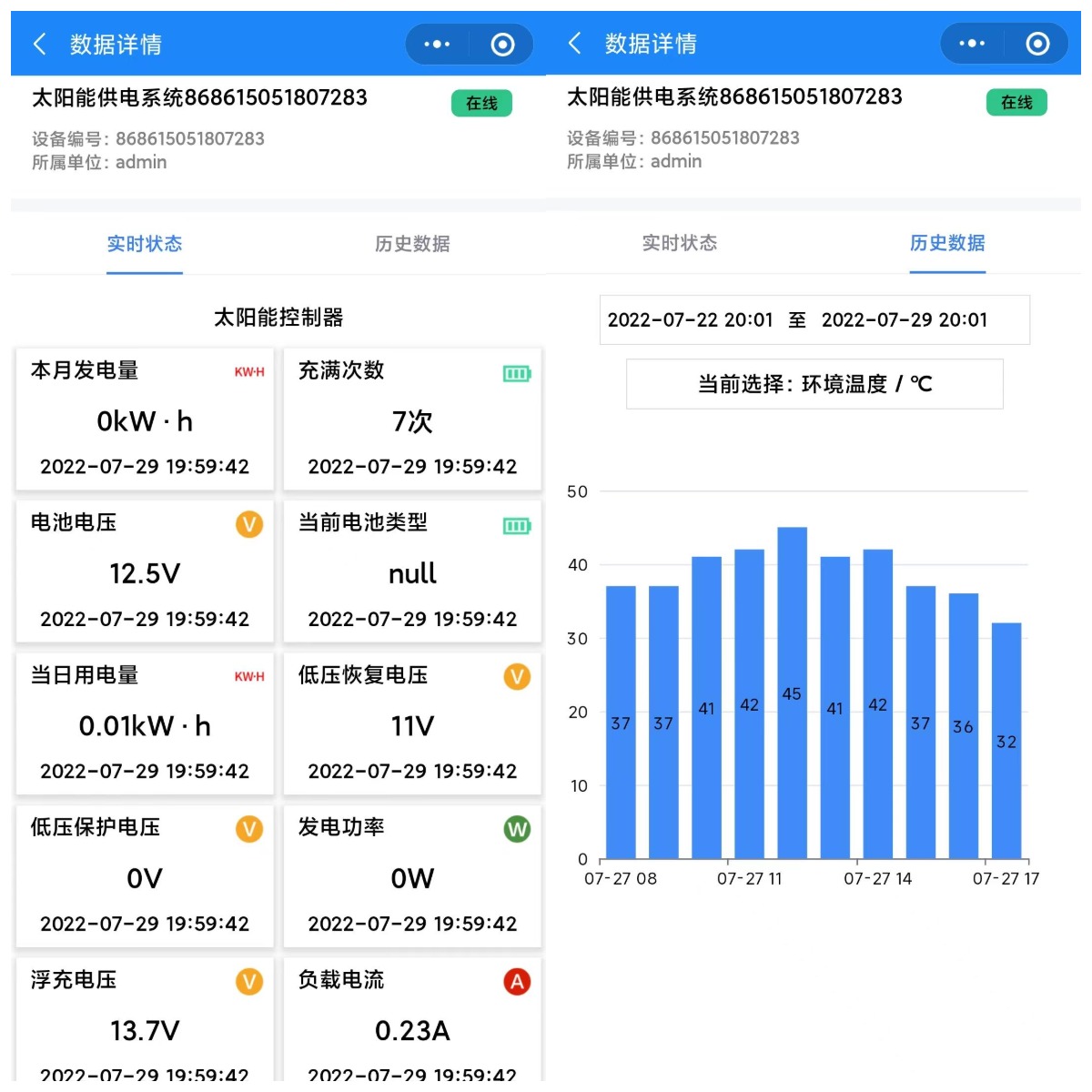

小程序实时数据
小程序告警通知
[小 迪 点 评]
- 强大的平台体系支撑和成熟的二次开发能力为用户提供完整的解决方案。
想了解更多 dgiot 的具体细节，欢迎大家在GitHub上查看相关源代码。
